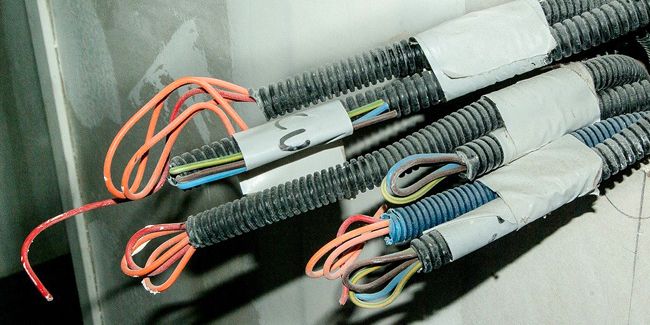

Se retrouver face à un faisceau de câbles peut vite devenir stressant. Les couleurs des gaines servent à repérer la fonction de chaque conducteur et à sécuriser les interventions. Depuis l'adoption de la norme nf c 15-100, les codes couleurs ont été harmonisés pour faciliter l'identification et réduire les risques d'erreur. Ce guide récapitule les schémas actuels et anciens, détaille le triphasé, et explique comment tester sans se mettre en danger.
la norme nf c 15-100 et l'utilité des couleurs
La nf c 15-100, référence pour les installations en résidentiel depuis 1970, fixe des règles de repérage et de sécurité. Dans une installation monophasée, trois conducteurs essentiels cohabitent : la phase (alimente les appareils), le neutre (retour du courant) et la terre (protection). Les couleurs normalisées permettent de reconnaître rapidement leur rôle et d'éviter les erreurs lors de travaux ou de diagnostics.
codes actuels, anciens et triphasé
- Monophasé (norme actuelle) : phase en marron, noir ou rouge (gaine unie) ; neutre en bleu ; terre en jaune et vert (bicolore, obligatoire).
- Fils navettes : violet et/ou orange servent pour les va-et-vient et retours d'interrupteur ; leur présence n'est pas obligatoire et leur couleur n'est pas strictement réglementée comme pour les trois conducteurs principaux.
- Installations anciennes (pré-1970) : les codes étaient différents — phase souvent en jaune ou vert uni, neutre en gris ou blanc, et la terre pouvait être absente ou en rouge/noir. Ces variantes imposent systématiquement des vérifications avant toute intervention.
- Triphasé : trois phases distinctes identifiées par marron (phase 1), noir (phase 2) et gris (phase 3) ; neutre en bleu ; terre en vert/jaune. Tension nominale entre phases ≈ 400 V, entre phase et neutre ≈ 230 V.
identifier et tester en toute sécurité
Les couleurs aident, mais en cas de doute il faut mesurer. Deux outils courants : le tournevis détecteur (néon) pour repérer la présence de tension, et le multimètre pour obtenir des valeurs précises. Procédez avec méthode et prudence.
- Avant toute chose : coupez l'alimentation au tableau général et verrouillez si possible le disjoncteur. Ne travaillez jamais sous tension si vous n'êtes pas formé.
- Test avec tournevis détecteur : ce petit outil s'éclaire lorsqu'il détecte une phase. Il ne donne pas de valeur chiffrée et nécessite de respecter des précautions (gants isolants, éviter tout contact métallique avec la tige).
- Multimètre : en position tension alternative (AC), placez une pointe sur le conducteur testé et l'autre sur la terre (ou le neutre). Mesure ≈ 230 V indique une phase ; 0 V entre neutre et terre. Ces relevés confirment la fonction des fils.
- Précautions complémentaires : utilisez des outils isolés, portez des chaussures à semelle non conductrice, vérifiez l'état des gaines et évitez toute intervention à proximité immédiate d'une source d'eau. Si un câble est ancien (gaine textile, couleurs obsolètes) ou si vous doutez, faites appel à un professionnel.
Enfin, veillez à la conformité : un tableau équipé de disjoncteurs différentiels, une liaison à la terre fonctionnelle et le passage des câbles par la gaine technique de logement (gtl) sont des éléments indispensables pour la sécurité. Remettre une installation ancienne aux normes nf c 15-100 est souvent la meilleure façon de prévenir incidents et électrocutions.
